ANALYSEURS ABYSS SYNGAS

ANALYSEURS ABYSS® SYNGAS

Système de surveillance Syngas

La série d’analyseurs ABYSS Syngas ASG (NDIR et TCD) est spécialement conçue pour la surveillance continue et simultanée des constituants primaires du gaz de synthèse CnHm, CH4, CO2, CO, O2 et H2. Avec le calcul du BTU, l’ABYSS ASG syngas répond parfaitement aux exigences de la gazéification, de la pyrolyse à moyenne ou grande échelle, de la biomasse, des hauts fourneaux, de la cokéfaction, de la réduction de la fusion du minerai, de Générateurs de gaz Endo & Exo pour le traitement du chauffage. Il est basé sur la méthode infrarouge non dispersive de type micro-flux (NDIR) pour CH4 et CO, CnHm, CO2 et utilise un détecteur de conductivité thermique (TCD) pour H2 et O2

Brochure ABYSS SYNGAS ASG

ABYSS® SYNGAS

CARACTÉRISTIQUES PRINCIPALES

Surveillance en ligne de jusqu’à 6 gaz simultanément avec compensation d’interférence croisée.

Détecteur NDIR et TCD Micro-Flow exclusif à faisceau unique.

Port RS 232 de série pour téléchargement de données en temps réel vers un PC ou un ordinateur portable externe comme fichier texte.

Boîtier de montage rack 19 pouces – Interface d’affichage clavier / LCD pour la configuration et l’étalonnage

Dual CEMS (2 flux simultanément) et multiplexé (jusqu’à 4 flux) Surveillance multipoints efficace.

Approuvée sur le terrain et rentable, la solution de surveillance Syngas en ligne est autonome et automatique pour une analyse rapide, précise et fiable des constituants du gaz de synthèse primaire.

ABYSS® SYNGAS – GAZ MESURÉS

CnHm, CH4, CO2, CO, O2 et H2

GAZ	GAMME COMPLÉTE	PRÉCISION
CnHm	5%	2% GC
CH4	10%	2% GC
CO2	20%	2% GC
CO	40%	2% GC
O2	25%	2% GC
H2	5%	2% GC

ABYSS® ÉXIGENCES APPLICABLES AUX INSTALLATIONS SYNGAS

APPLICATIONS TYPIQUES

Surveillance des processus

Les systèmes de surveillance en ligne fiables, précis et personnalisés sont précieux en DRI et autres installations de gaz de synthèse car ils permettent de déterminer les paramètres de qualité du haut fourneau, du coke et du gaz naturel essentiels à l’optimisation du processus.

– En particulier, la teneur en énergie des gaz par leur valeur calorifique, fournit à l’utilisateur des informations importantes sur l’efficacité des différentes usines dans l’aciérie (cokéfaction, usine de frittage, laminoir, etc.) ou des centrales électriques.

– Le coke à fort pouvoir calorifique ou le gaz naturel est mélangé avec un convertisseur à faible pouvoir calorifique ou un gaz de haut fourneau dans les stations de mélange. Il s’agit d’ajuster la valeur calorifique du mélange aux exigences du consommateur subséquent et d‘éviter la décharge de gaz précieux dans le gaz d’échappement.

– La connaissance du pouvoir calorifique ainsi que l’information sur la pression et le débit du gaz combustible permettent à l’utilisateur d’ajuster une teneur en énergie constante du gaz mélangé à l’aide d’un système de contrôle intelligent.

-En outre, les données d’analyse des analyseurs de gaz sont également utilisées pour déterminer la quantité équivalente d’oxygène requise pour exécuter le processus de combustion. Il en résulte une combustion stoechiométrique et uniforme et prévient la production de suie.

GAZÉIFICATION ET PYROLYSE

L’utilisation de systèmes de surveillance en ligne de gaz de procédé à des endroits tels que la sortie de gaz de haut-fourneau, le convertisseur de gaz d’échappement et la sortie de gaz de cokéfaction est primordial pour analyser la composition des gaz combustibles en mesurant la concentration de CO, CO2, O2, N2, CH4, Et H2. La valeur calorifique, BTU et Wobbe Index WI peuvent être calculés avec précision. Les usines modernes d’ acier utilisent un système de surveillance en ligne stationnaire dédié pour surveiller les constituants primaires des gaz de procédé, essentiels pour une compréhension complète de l’état et de l’efficacité du processus.

ABYSS® SYSTÈME D’ÉCHANTILLONNAGE

Lors de l’échantillonnage du gaz provenant du processus de gazéification, de la pyrolyse, de l’échappement d’usine d’acier ou de hauts fourneaux (…), l’utilisation d’un système d’échantillonnage dédié est nécessaire pour assurer une préparation d’échantillon spécifique et fiable. Les équipements et les solutions d’échantillonnage d’APM couvrent une large gamme d’applications dans l’industrie du gaz de synthèse. Nos refroidisseurs de gaz, sondes d’échantillonnage chauffées, pompes lourdes (…) permettent une mesure en ligne de gaz de synthèse efficace avec des séquences d’échantillonnage automatisées, des fonctions de surveillance multipoint, de conditionnement de gaz à haute performance et de filtration de tare.

CONÇU POUR LE SYNGAS BRUT :
- Enlèvement automatisé des tares, des condensats et des particules.
- Deux bouteilles de lavage en ligne
- Cartouche d’adsorption
- Filtre à particules
INTEGRATION EFFICACE DU SYSTÈME :
- L’enceinte de montage rack ABYSS Syngas 19 pouces équipée d’un écran LCD, d’un filtre de sécurité et d’un débitmètre intégré permet une mesure continue efficace jusqu’à 6 gaz d’émission ou de procédés.
SURVEILLANCE FIABLE ET RAPIDE DU SYNGAZ EN LIGNE
- Un diluant de gaz intégré automatique réduit le temps de récupération des instruments en cas de concentrations de gaz élevées et instables. Les analyseurs ABYSS sont construits, étalonnés et testés en usine en Belgique et certifiés C.E. par Ankersmid Sampling BVBA

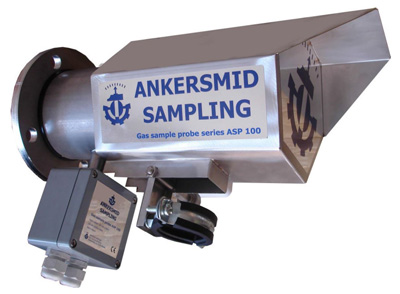

ASP Sonde stationnaire d’échantillonnage gaz

Grâce à leur conception modulaire et adaptative, les sondes d’échantillonnage chauffée de la série ASP couvrent un large éventail d’applications par extraction directe et continue des gaz avec une maintenance réduite .Le corps de cette sonde est chauffé à température fixée (ou modifiable) afin de prévenir la formation de condensation ou la perte de composés importants.

L’un des avantages significatifs de la série ASP est représenté par le filtre logé à l’intérieur du tube d’échantillonnage et extractible sans démontage de la sonde ce qui permet une maintenance efficace et un entretien rapide.

Brochure Sonde ASP

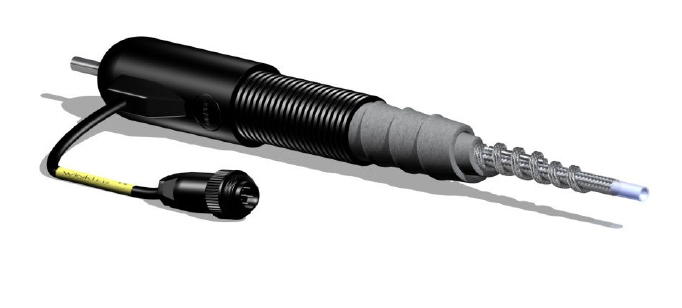

AHL Lignes chauffées

La série de lignes d’échantillonnage chauffées électriquement AHL est conçue pour être connectée à tout type d’équipement d’échantillonnage. L’utilisation d’une ligne chauffée garantit un flux d’échantillon au-dessus de son point de rosée et élimine ainsi le risque de condensation. Grâce à une conception modulaire et à une grande sélection et à une combinaison d’options, les lignes chauffées AHL garantissent un transfert d’échantillon sûr et fiable au sein du CEMS ou des systèmes de surveillance de processus. Les Lignes d’échantillonnage ATEX de la série AHLX sont conçues pour transporter des gaz d’échantillonnage au seing de zones explosives de type 1 ou 2.

Brochure Lignes Chaufée AHL

ASS Système d’échantillonnage gaz stationnaire

ASS-STATIONARY-SAMPLING-SYSTEM-CEMS-1030x773

Le système ASS est un conditionneur de gaz complet haute performance conçu pour la surveillance des émissions continue (CEMS) et le contrôle des procédés. L’ensemble du système de conditionnement de gaz est livré prêt à être installé dans des armoires, un rack ou un mur. L’ASS propose des séquences d’échantillonnage entièrement automatisées, un ajustement du débit d’échantillon, un retrait constant des condensats et de la vapeur d’eau de l’échantillon, un filtre à particules et un échangeur de chaleur revêtu de PFA couplé à un puissant refroidisseur Peltier. Sa conception et sa construction garantissent une préparation fiable des échantillons sans perte et prévient les dommages sur le système d’analyse utilisé en aval avec un point de rosée en sortie de bloc froid à 4 ° C.

Brochure ASS

ABYSS® SYSTEME D’ECHANTILLONNAGE EN ZONE EXPLOSIVE

Les composants du système d’échantillonnage certifiés Ankersmid ATEX peuvent être installés dans des zones explosives (Zonage : II2G EEx d e ib IIC T3, II3G, Ex nR IIB T3, Ex II 3G Ex ma IIA T3, Ex II 3D Ex ma IIIB et plus). La gamme de produits Système d’échantillonnage ATEX offre des options spécifiques au site avec le type de capteur de température Exd Pt100, contrôlé par un contrôleur-limiteur certifié ATEX. Les composants du système d’échantillonnage sont livrés avec des certificats ATEX valides pour tous les composants électriques et disponibles avec différentes longueurs et matériaux d’éléments filtrants.
