ANALYSEUR D’OXYGÈNE INSITU – SETNAG

SETNAG

ANALYSEUR D’OXYGÈNE INSITU

Les mesures de O2 sont essentielles au contrôle des procédés chimiques et de combustion industriels, dont l’efficacité dépend du niveau de pollution émis. En outre, les normes environnementales comprennent la compensation de l’O2 de la mesure des effluents dans le cadre des exigences en matière de déclaration des émissions atmosphériques, ce qui augmente considérablement le besoin de solutions continues de surveillance O2 fiables, précises et adaptées. Les analyseurs SETNAG O2 utilisent la technologie brevetée MicroPoas permettant une mesure O2 extrêmement précise dans une grande variété de supports et de conditions sans besoin d’air de référence.

caractéristiques exclusives

Pas besoin de gaz de référence : Utilisation du MicroPoas®.

Système sans pompe

Température maximale du gaz : jusqu’à 1300° C en continu, selon la version.

Tubes de sonde «amovibles» : faciles à démonter et à remplacer pour une maintenance simple et rentable.

Pas de partie sensible et aucun point chaud à l’intérieur du conduit.

Maintenance et opérations de service limitée : nettoyage facile du tube de sonde avec de l’air comprimé et / ou démontage rapide.

–

MICROPOAS®

LE PLUS PETIT ET LE PLUS EFFICACE DES CAPTEURS DISPONIBLES

Le capteur de zirconium MicroPoas® avec référence métallique intégrée est miniaturisé, ultra précis, autonome et ne nécessite aucun gaz de référence. Il correspond parfaitement à l’approche de l’innovation de SETNAG, répondant aux critères stricts pour la mesure d’oxygène et à l’amélioration de l’utilisation industrielle et scientifique du contrôle de la combustion et de l’incinération, du contrôle des procédés, etc. Grâce aux analyseurs d’oxygène intégrés MicroPoas®, SETNAG offrent une excellente précision et une linéarité inégalée. MicroPoas® présente une excellente résistance aux chocs thermiques, des valeurs de pression extrêmes et consomme très peu d’énergie électrique. Sa robustesse garantit la minimisation et le contrôle des coûts de maintenance. Le capteur MicroPoas® (ou capteur de zirconium) permet à SETNAG de proposer des analyseurs d’oxygène couvrant une large gamme d’applications industrielles et scientifiques.

Le CAPTEUR DEs MESUREs EXACTE D’OXYGENE
MicroPoas® est une innovation brevetée*, dérivée de la recherche française. Cette technologie unique est régulièrement mise à niveau pour correspondre aux changements dans les besoins des clients. Le capteur MicroPoas® répond aux exigences de sécurité des installations* Breveté par ANVAR / CNRS / Université de Grenoble.
UN CAPTEUR UNIQUE SUR LE MARCHÉ MONDIAL
MicroPoas® est un capteur de zircone avec une référence métallique intégrée. On se réfère au mélange d’un métal et de son oxyde, placé à l’intérieur d’un manchon en zircone. Il n’est pas nécessaire d’utiliser un gaz de référence.
LE PLUS PETIT ET LE PLUS EFFICASSE DES CAPTEURS DISPONIBLES
Le capteur de zirconium MicroPoas® avec référence métallique intégrée est miniaturisé, ultra précis, autonome et ne nécessite aucun gaz de référence. Il correspond parfaitement à l’approche de l’innovation de SETNAG, répondant aux critères stricts pour la mesure d’oxygène et à l’amélioration de l’utilisation industrielle et scientifique du contrôle de la combustion et de l’incinération, du contrôle des procédés, etc. Grâce aux analyseurs d’oxygène intégrés MicroPoas®, SETNAG offrent une excellente précision et une linéarité inégalée. MicroPoas® présente une excellente résistance aux chocs thermiques, des valeurs de pression extrêmes et consomme très peu d’énergie électrique. Sa robustesse garantit la minimisation et le contrôle des coûts de maintenance. Le capteur MicroPoas® (ou capteur de zirconium) permet à SETNAG de proposer des analyseurs d’oxygène couvrant une large gamme d’applications industrielles et scientifiques.
AU COEUR DU DÉVELOPPEMENT DURABLE
SETNAG est certifié ISO9001 et deux de ses produits sont compatibles NF IE (Instrumentation pour l’environnement). Cette norme garantit des performances appropriées et un contrôle rigoureux pour les installations qui doivent être conformes aux restrictions sur l’élimination des polluants dans l’atmosphère.

GAZ MESURÉS

O2 /COe/Pression partielle

GAZ	GAMME	PRÉCISION
O2	Combustion 0.01 to 25 %	2% MR
COe	0-10,000 ppm	2% MR
Partial Pressure	10-35 to 0.25 atm O2	2 % relative

Temps de réponse T90 < 35s

QUAL 1 CONFORME (EN14181)

Les différentes versions de l’analyseur d’oxygÈNE SETNAG

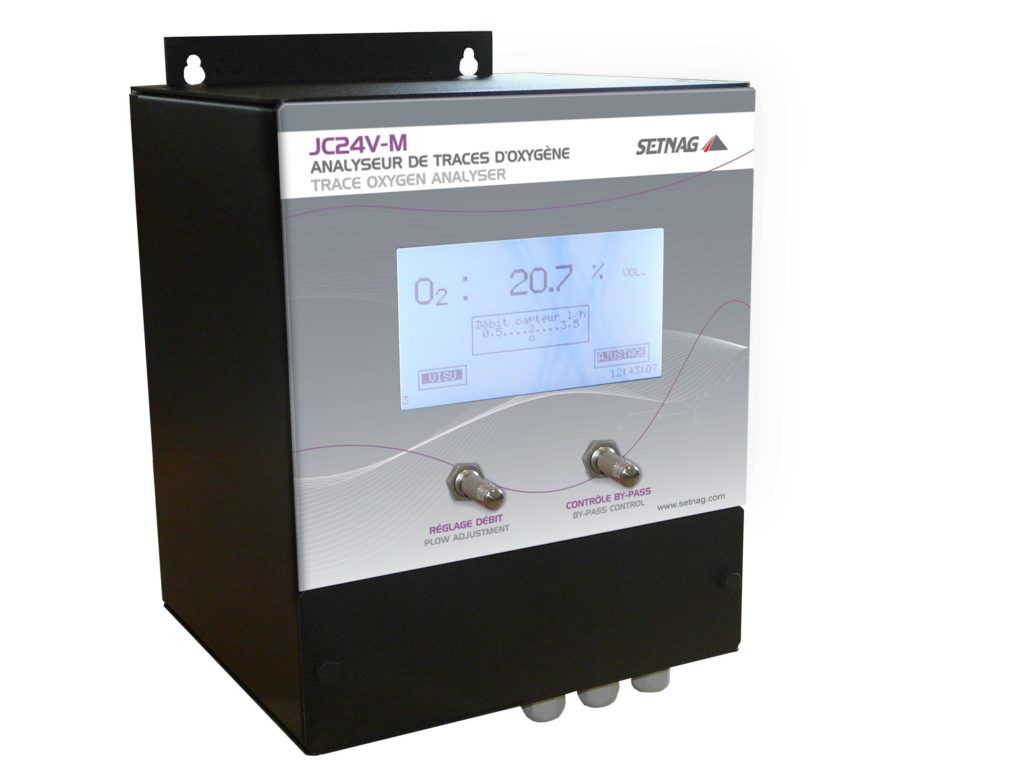

Gamme d’analyseurs JC

Analyse en ligne de traces d’oxygène dans des gaz purs et inertes.

Le gaz circule librement dans l’analyseur (il peut également être forcé) et passe sur le MicroPoas®. Grâce à la référence métallique intégrée de notre capteur de zircon ; La mesure n’est en aucun cas influencée par l’environnement. Par conséquent, la fiabilité et la reproductibilité sont améliorées.

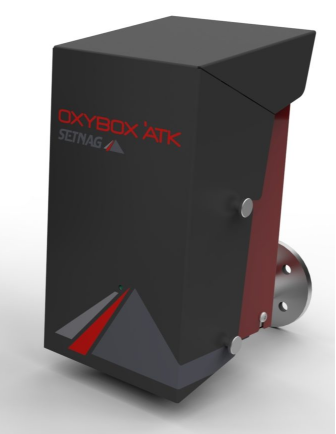

OXYBOX’ATK

Mesure de l’oxygène dans les gaz de combustion (spécialement destinés aux chaudières à gaz naturel)

L’analyseur d’oxygène OXYBOX’ATK est dédié à la mesure de l’oxygène sur les chaudières à gaz naturel. L’OXYBOX’ATK a été adapté de l’ATK / F-2020, un analyseur SETNAG qui a été produit et prouvé depuis plus de 20 ans. L’OXYBOX’ATK utilise la technologie MicroPoas® pour offrir une excellente maîtrise des coûts d’installation et d’exploitation. Aucun gaz de référence n’est nécessaire.

Technologie MicroPoas®.

Configuration via USB

• 230VAC ou 24VDC

Température du gaz jusqu’à 600C

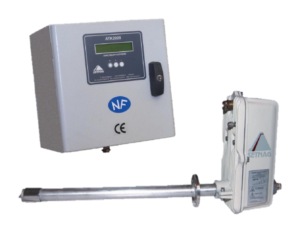

ATK/F-2020

Mesure de l’oxygène dans les gaz de combustion et dans les gaz d’incinération.Conformité QAL1 (EN14181)

SETNAG a conçu la série d’analyseurs ATK insitu pour répondre aux exigences de la mesure de l’oxygène post-combustion (ATK / EC-2020) et de la combustion (ATK / F-2020), avec un temps d’arrêt minimum et un faible entretien. Les ATK sont conçus pour être installés au cœur des environnements industriels offrant aux opérateurs une analyse rapide, fiable et détaillée du processus de combustion et de la composition du gaz le long de la ligne d’échappement.

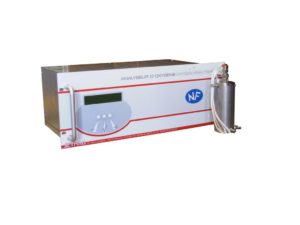

S24N-2020

Mesure de l’oxygène dans les gaz de combustion et dans les gaz d’incinération. Conformité QAL1 (EN14181)

Le S24N-2020 est parfaitement adapté aux applications CEMS extractives et peut être utilisé soit en gaz humide (ligne chauffée requise) soit en gaz sec.

• Technologie MicroPoas®

• Adapté au CEMS extractif

• Température de gaz jusqu’à 600®c

• Facile à intégrer et à utiliser

• Boîtier à montage en rack

• Faible entretien • Fiabilité extrême.

Mesure de l’oxygène sur gaz humide (raccordement direct à la sortie du tuyau chauffé)

Mesure de l’oxygène sur gaz sec (après conditionnement de l’échantillon)

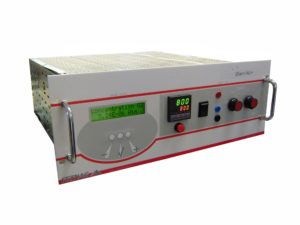

GEN’AIR OXYGEN POMPE à JAUGE

La jauge de pompe à oxygène est conçue pour générer et contrôler des atmosphères contenant de l’oxygène

L’ensemble pompe à oxygène utilise le principe de la conduction ionique de la zircone. Lorsqu’une tension continue est appliquée à travers les bornes du tube de zirconium, un flux d’oxygène est créé. La quantité d’oxygène dans le gaz circulant à l’intérieur du tube de zircon augmente ou diminue selon la manière dont la tension est appliquée. La pression partielle est mesurée par le MicroPoas ™.

GAMME D’APPLICATION DE L’ANALYSEUR O2 SETNAG

CONTRÔLE DE COMBUSTION

Dans les centrales électriques au charbon et au gaz, au four à ciment, à la fonderie, aux usines de papier … Exigences réglementaires strictes pour la surveillance et le reporting des émissions. Les analyseurs d’oxygène SETNAG permettent une conformité efficace et impeccable pour une large gamme de contaminants.

SURVEILLANCE DES ÉMISSIONS CONTINUES

Certifié ISO 9001 depuis janvier 2000, SETNAG conçoit et fabrique des analyseurs d’oxygène pour la surveillance des processus de combustion.

Les analyseurs d’oxygène de SETNAG et d’autres produits phares trouvent des applications dans de nombreux domaines tels que l’énergie et l’incinération. Les produits sont bien reconnus pour leur haute technologie, leur efficacité, leur précision et leur longue durée de vie.
– La production d’énergie
– Production de vapeur
– Industrie agroalimentaire
– Chauffage urbain – Centrale électrique à biomasse
– Incinération des déchets domestiques et industriels

RECHERCHE ET SÉCURITÉ

La jauge de la pmpe d’ oxygène a été conçue pour générer et contrôler des atmosphères contenant de l’ oxygène.
AVANTAGES :
– Mesure continue de l’atmosphère générée entre 10-35 et 0.25 atm. production d’énergie.
– Utilisation de différents types de gaz porteurs, à diverses concentrations.
– Les coûts limités (1 seul gaz nécessaire).
– Précision de mesure très élevée : utilisation du MicroPoas®
– Faible consommation de gaz : débit nécessaire de 1 à 13 l / h
-Contrôle de la tension et du courant appliqués.
-Pas d’entretien

TECHNIQUE DE MESURE :
L’ensemble pompe à oxygène utilise le principe de la conduction ionique de la zircone. Lorsqu’une tension continue est appliquée à travers les bornes du tube de zirconium, un flux d’oxygène est créé. La quantité d’oxygène dans le gaz circulant à l’intérieur du tube de zircon augmente ou diminue selon la manière dont la tension est appliquée.

La pression partielle est mesurée par le MicroPoas ™.
