529H® – ANALYSEUR FID est un compteur atomique de carbone. Un échantillon est introduit dans une micro-flamme allumée par l’hydrogène et l’air (rapport 1:10), où les charges électriques générées par l’oxydation de Cx à CO ont une teneur en carbone proportionnelle dans l’échantillon. Les charges électriques sont collectées par deux électrodes polarisées et converties par un circuit électrique en un signal électronique. L’analyseur de chromatographie en phase gazeuse 529 NMHC (Non Methanique Hydrocarbure) est destiné à la surveillance continue des Hydrocarbures Totaux (THC) et de la fraction de méthane (CH4) dans l’air ambiant (529®) et des émissions de cheminée (529H®).

529H® – GAZ MESURÉS

La séparation de la fraction de méthane est basée sur la méthode chromatographique. Une fois spécifié, le CH4 est mesuré séparément et ensuite soustrait des concentrations totales d’Hydrocarbures (THC). Les séquences de mesure sont gérées par les robinets de rotation intégrés de 10 ports permettant la mesure séquentielle de THC, CH4 et NMHC. Un cycle d’étalonnage zéro déclenché automatiquement avant chaque cycle de mesure garantit une stabilité élevée du signal et une compensation efficace de la dérive.

La même technologie peut être adaptée à des besoins spécifiques en matière de surveillance des émissions et de contrôle des processus de COV. Le couplage de la séparation par chromatographie en phase gazeuse avec le détecteur FID de pointe permet une mesure précise et fiable du benzène (C6H6), de l’éthylène (C2H4), du propylène (C3H6), du styrène (C8H8), de l’acétone (C3H6O), du formaldéhyde (CH2O) et de nombreux D’autres COV.

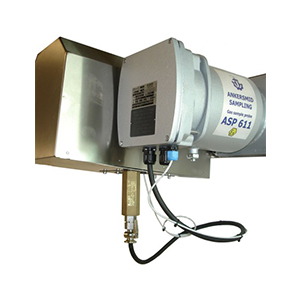

ASP Sonde stationnaire d’échantillonnage gaz

Disponible en différentes longueurs, la série ASP convient à une large gamme d’exigences d’échantillonnage en termes de températures et de charges de poussières. Grâce à sa conception modulaire et à son large choix d’options, la série ASP permet une intégration efficace du système et des opérations à long terme fiables. La température de la sonde (programmable par l’utilisateur de 0 à 200 ° C) est contrôlée par un contrôleur PID à base de microprocesseur et un capteur de température intégré. Le seuil d’alarme, le point de consigne de température et les contacts de défaut peuvent être programmés en fonction des exigences de l’application. Le capteur standard est un PT100, tandis qu’un thermocouple est installé dans la version haute température. Un avantage important : Tous les filtres sont remplaçables sans démonter les sondes des brides et sans utiliser d’outils. Les tubes d’échantillons ainsi que les filtres supérieurs préliminaires peuvent être nettoyés et changés très rapidement.

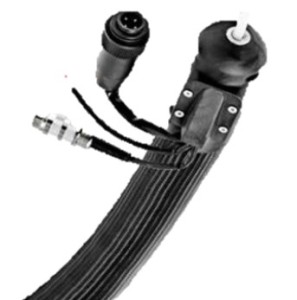

AHL Lignes chauffées

Les lignes chauffées de la série AHL sont conçues pour être connectée à tout type d’équipement d’échantillonnage. L’utilisation d’une ligne chauffée garantit que les composants du gaz dans le flux d’échantillon restent au-dessus de leurs points de rosée respectif et élimine ainsi le risque de condensation. Grâce à une conception modulaire et à une combinaison d’options, les lignes chauffées AHL garantissent un transfert d’échantillon sûr et fiable au sein du CEMS ou des systèmes de surveillance de processus. Les lignes d’échantillons chauffées ATEX de la série AHLX sont conçues pour transporter des gaz d’échantillonnage au seing de zones explosives de type 1 ou 2.

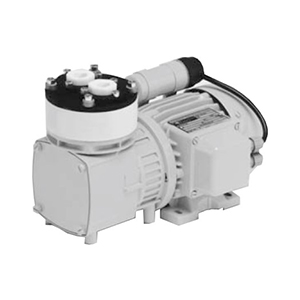

AMP – Pompe d’échantillonnage à boucle rapide

Le système d’échantillonnage à boucle rapide a une précision beaucoup plus élevée que les analyseurs en ligne FID standard. Ils ont été développés en réponse à la demande de systèmes rapides de COV et de systèmes de surveillance de l’extraction des THC qui n’entraîne aucune baisse de pression dans le processus principal. Le système Fast Loop extrait un flux représentatif de la ligne de processus à l’aide d’une pompe à échantillonnage à chaud AMP 510. L’AMP 510 assure le transfert rapide et représentatif de l’échantillon vers l’analyseur 529H®-Online FID.

–

– Fonctionnement sans huile – pas de contamination des médias.

– À toute épreuve / faible entretien

– Température contrôlée de 0 à 180 °C

– Fuites étanches au gaz <6 x 10-3 mbar l / s

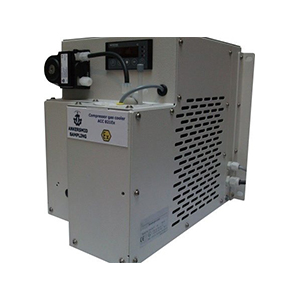

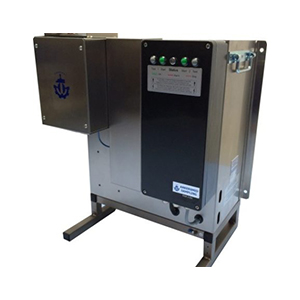

Les composants du système d’échantillonnage certifiés Ankersmid ATEX peuvent être installés dans des zones explosives (Zonage: II2G EEx d e ib IIC T3, II3G, Ex nR IIB T3, Ex II 3G Ex ma IIA T3, Ex II 3D Ex ma IIIB et plus). La gamme de produits Système d’échantillonnage ATEX offre des options spécifiques au site avec le type de capteur de température Exd Pt100, contrôlé par un contrôleur-limiteur certifié ATEX. Les composants du système d’échantillonnage sont livrés avec des certificats ATEX valides pour tous les composants électriques et disponibles avec différentes longueurs et matériaux d’éléments filtrants.

529H® – SURVEILLANCE DE THC, NMHC ET CH4 EN LIGNE

–

APPLICATIONS TYPIQUES

La surveillance des gaz de production et des émissions dans les installations de combustion, les chaudières, le gaz de synthèse, le biogaz, les installations de recyclage des déchets (Waste to Energy) et les systèmes de filtration associés sont des applications typiques pour l’analyseur FID en ligne 529H® – THC, NMHC et CH4.

DÉCHARGES, USINES BIOGAZ, INCINÉRATEURS

«Décharge souterraine». Bien que maintenu dans un environnement exempt d’oxygène et des conditions relativement sèches, les déchets d’enfouissement produisent des quantités importantes de gaz d’enfouissement (principalement le méthane). Le FID 529H® permet la surveillance des émissions de pollution par les procédés et l’air à partir de décharges de déchets solides. Les opérations de décharges nécessitent le contrôle du méthane CH4 et des émissions de composés organiques non-méthane (NMHC) émis.

Les décharges, les usines de biogaz, les incinérateurs, les stations de traitement des eaux usées, les raffineries nécessitent un suivi détaillé des conditions du procédé. Par conséquent, il est recommandé de surveiller à la fois le volume de gaz produit et la composition du gaz. En ce qui concerne la surveillance des processus, une modification de la production de gaz ou de la composition du gaz peut être un indicateur du déséquilibre des processus.

 – THC, NMHC et CH4 mesurés pendant le processus de méthanisation donnent une bonne vue d’ensemble de la performance du processus de dégradation et de l’activité bactérienne. Une diminution de la teneur en méthane peut être un premier signe de surcharge organique, à condition que le mélange de matière première n’a pas été modifié récemment.

 – La surveillance simultanée en temps réel du THC, NMHC et CH4 permet l’automatisation des processus (c’est-à-dire le fonctionnement des épurateurs).

 – La surveillance en continue des émissions de THC, NMHC et CH4 est exigé pour la conformité environnementale.

OXYDANT THERMIQUE

Les oxydants thermiques sont généralement utilisés pour éliminer les HAP et les COV des flux d’air industriels. Ces polluants sont généralement hydrocarbonés et, lorsqu’ils sont détruits par combustion thermique, ils sont chimiquement oxydés pour former du CO2 et de l’H2O. La température doit être suffisamment élevée pour enflammer les gaz d’échappement. La plupart des composés organiques s’enflamment à une température comprise entre 590 ° C et 650 ° C. La précision et la haute fiabilité dans des conditions d’opérations difficiles font du 529H® – THC, NMHC et CH4 un puissant outil d’optimisation pour les oxydants thermiques. GTC et oxydants thermiques réduisent les émissions de polluants tels que les Composés Organiques Volatils (COV). La surveillance en ligne de THC, NMHC et CH4 en amont de l’oxydant thermique permet une optimisation optimale des processus.
